Las computadoras solamente entienden números. El código ASCII es una representación numérica de un carácter como ‘a’ o ‘@’.



Como otros códigos de formato de representación de caracteres, el ASCII es un método para una correspondencia entre cadenas de bits y una serie de símbolos (alfanuméricos y otros), permitiendo de esta forma la comunicación entre dispositivos digitales así como su procesado y almacenamiento. El código de caracteres ASCII —o una extensión compatible (ver más abajo)— se usa casi en todos los ordenadores, especialmente con ordenadores personales y estaciones de trabajo. El nombre más apropiado para este código de caracteres es "US-ASCII".

ASCII es, en sentido estricto, un código de siete bits, lo que significa que usa cadenas de bits representables con siete dígitos binarios (que van de 0 a 127 en base decimal) para representar información de caracteres. En el momento en el que se introdujo el código ASCII muchos ordenadores trabajaban con grupos de ocho bits (bytes u octetos), como la unidad mínima de información; donde el octavo bit se usaba habitualmente como bit de paridad con funciones de control de errores en líneas de comunicación u otras funciones específicas del dispositivo.

Binario	Dec	Hex	Representación
0010 0000	32	20	espacio ( )
0010 0001	33	21	!
0010 0010	34	22	"
0010 0011	35	23	#
0010 0100	36	24	$
0010 0101	37	25	%
0010 0110	38	26	&
0010 0111	39	27	'
0010 1000	40	28	(
0010 1001	41	29	)
0010 1010	42	2A	*
0010 1011	43	2B	+
0010 1100	44	2C	,
0010 1101	45	2D	-
0010 1110	46	2E	.
0010 1111	47	2F	/
0011 0000	48	30	0
0011 0001	49	31	1
0011 0010	50	32	2
0011 0011	51	33	3
0011 0100	52	34	4
0011 0101	53	35	5
0011 0110	54	36	6
0011 0111	55	37	7
0011 1000	56	38	8
0011 1001	57	39	9
0011 1010	58	3A	:
0011 1011	59	3B	;
0011 1100	60	3C	<
0011 1101	61	3D	=
0011 1110	62	3E	>
0011 1111	63	3F	?

Binario	Dec	Hex	Representación
0100 0000	64	40	@
0100 0001	65	41	A
0100 0010	66	42	B
0100 0011	67	43	C
0100 0100	68	44	D
0100 0101	69	45	E
0100 0110	70	46	F
0100 0111	71	47	G
0100 1000	72	48	H
0100 1001	73	49	I
0100 1010	74	4A	J
0100 1011	75	4B	K
0100 1100	76	4C	L
0100 1101	77	4D	M
0100 1110	78	4E	N
0100 1111	79	4F	O
0101 0000	80	50	P
0101 0001	81	51	Q
0101 0010	82	52	R
0101 0011	83	53	S
0101 0100	84	54	T
0101 0101	85	55	U
0101 0110	86	56	V
0101 0111	87	57	W
0101 1000	88	58	X
0101 1001	89	59	Y
0101 1010	90	5A	Z
0101 1011	91	5B	[
0101 1100	92	5C	\
0101 1101	93	5D	]
0101 1110	94	5E	^
0101 1111	95	5F	_

Binario	Dec	Hex	Representación
0110 0000	96	60	`
0110 0001	97	61	a
0110 0010	98	62	b
0110 0011	99	63	c
0110 0100	100	64	d
0110 0101	101	65	e
0110 0110	102	66	f
0110 0111	103	67	g
0110 1000	104	68	h
0110 1001	105	69	i
0110 1010	106	6A	j
0110 1011	107	6B	k
0110 1100	108	6C	l
0110 1101	109	6D	m
0110 1110	110	6E	n
0110 1111	111	6F	o
0111 0000	112	70	p
0111 0001	113	71	q
0111 0010	114	72	r
0111 0011	115	73	s
0111 0100	116	74	t
0111 0101	117	75	u
0111 0110	118	76	v
0111 0111	119	77	w
0111 1000	120	78	x
0111 1001	121	79	y
0111 1010	122	7A	z
0111 1011	123	7B	{
0111 1100	124	7C	|
0111 1101	125	7D	}
0111 1110	126	7E	~

 La siguiente imagen , es la representacion de lo que veria en el osciloscopio al medir la señal emitida de la letra "A" en el hyperterminal.


 Para calcular el tiempo del bit, podemos usamos la siguiente formula:

                     Tbit =  1/ 9600bps = 104µs

Actividad 2

Primera parte:


Preguntas:


a) En estado de reposo (sin presionar tecla alguna) ¿qué tensión se mide en la linea?

   b) El bit de start marca el comienzo de transmisión. ¿Cuánto tiempo dura

y qué valor de tensión se mide? ¿Que valor de tensión tiene un uno lógico y un cero lógico?

   c) ¿De qué manera a partir de lo medido se puede inferir que el dato transmitido es la tecla A?

   d) ¿Se puede observar el bit de STOP? Si, no porque?

   e) Cuanto tiempo tarda en transmitirse un byte a la velocidad establecida.

Respuestas:


a) en la linea se miden -12V


b) Dura 104 us segundos y la tension es de 12 V.

 Un 1 es -12V y un 0 es +12V.


c) Uno se puede dar cuenta mirando el el numero binario que le corresponde en el codigo ASCII


d) No, al estar representado por un 1, al igual que en estado de reposo, no lo podemos 832 diferenciar en el osciloscopio


e) Tarda en transmitirse un byte 832 microsegundos



SEGUNDA PARTE


5) Basándose solamente en las imágenes capturadas responder las siguientes preguntas:
   a) ¿En qué frecuencia emite la señal infrarroja portadora de los datos?
   b) ¿Cómo se diferencia el uno y el cero?
   c) ¿Cuántos bits en total se transmiten?
   d) ¿Cómo está compuesta la trama?
   e) ¿Con qué perioricidad se repite la trama en el tiempo?


a)100khz

b) El uno y el cero se diferencian por las amplitudes de la señal y los tiempos de separacion entre bits.

c) 83 bits

d)Esta compuesta de un bit de start, señal de información, y un bit de stop.

e) No pude verificarlo.

Esbozar una conclusión.


El trabajo realizado en el laboratorio, nos enseño la correcta utilizacion del osciloscopio digital RIGOL DS1102E.
 Sobre como guardar fotos en una memoria externa, como medir correctamente las distintas señales ya sean provenientes
 del  puerto RS-232 como las señales que emite el control remoto. Observamos que las señal del puerto RS-232 se
diferenciaban los 1 y 0 logicos por el valor de tensión, y en el control remoto se diferenciaban por el tiempo.

Explicacion del Bit.

Bit es el acrónimo de Binary digit. (dígito binario). Un bit es un dígito del sistema de numeración binario.

Mientras que en el sistema de numeración decimal se usan diez dígitos, en el binario se usan sólo dos dígitos,

el 0 y el 1. Un bit o dígito binario puede representar uno de esos dos valores, 0 ó 1.

Tutorial para la utilizacion del osciloscopio RIGOL DS1052E

Posiciones de los leds

Combinaciones:

1-A
2- B E
3- A B E
4- B D E G
5- A B D E G
6- B C D E F G

El led B siempre se enciende con el led E
El led G siempre se enciende con el led D
El led F siempre se enciende con el led C

Como imprimir en protel 99

 Acá les dejamos un video , en el que se muestra como realizar una impresión.

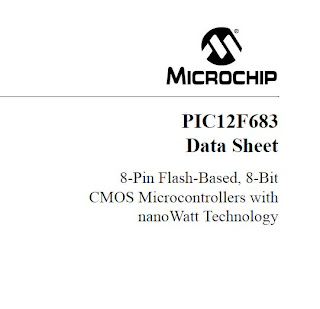

Aca les dejamos un link para ver la hoja de datos, o datasheet del  PIC12F683 apretando la imagen.

http://ww1.microchip.com/downloads/en/devicedoc/41211d_.pdf

Disposicion de los componentes (representacion grafica) y objetivo de la practica.

El principal objetivo de la realizacion de la practica, es el aprendizaje del correcto funcionamiento del programa de diseño PROTEL 99.
Para ello llevaremos a cabo el diseño de la placa con este programa, tambien aprenderemos como programar los microcontroladores.
Los conocimientos adquiridos en esta practica nos serviran para ser utilizados durante todo el año en los diferentes proyectos a realizar.

 Circuito electrico:

Como podremos observar en el circuito electrico de arriba, hay varios leds que estan puestos en serie, esto se debe a que para mostrar distintos numeros, los leds que se utilizan son los mismos, por ejemplo, el led de abajo a la izquierda y el de arriba a la derecha se utilizan para marcar todos los numeros menos el uno.
Elegimos el integrado a utilizar debido a que su cantidad de pines nos alcanza para la cantidad de estados que nesecitamos marcar, tambien debido a su pequeño tamaño, hace mas comoda la realizacion de la placa.

Lado Componentes:


Lado pistas:

Poligon plane.

Bueno aqui les dejamos un minitutorial que enseña a realizar un poligon plane. Espero que les sirva.
