Actividad 3 Circuito Monoestable

PARTE B
CIRCUITO MONOESTABLE

1) Dibujar en PROTEUS el circuito del monoestable con 555. (Vcc = 5V)
































2) Verificar su correcto funcionamiento corriendo la simulación. Medir con el osciloscopio virtual y el contador de tiempo la duración del estado en alto al generar el disparo de entrada. La tensión de salida máxima y mínima. Capturar y mostrar las formas de onda de carga y descarga del capacitor responsable de la temporización, relacionándolas con el cambio de estado de la salida.

Como podemos ver en la imagen de arriba el tiempo de estado en alto nos da 5,23 S, tambien podemos ver en la grafica azul la carga y descarga del capacitor encargado de la temporizacion. El mismo momento en el que el capacitor se descarga por completo, dejamos de tener 5 Volts en la salida.
La tension maxima 5,30 V y la minima 200mV.

En esta captura podemos observar con el contador de tiempo, la duracion del estado en alto.




3)Calcular y modificar los valores necesarios de resistores y capacitores del circuito monoestable anterior para llevar el tiempo de activación a la salida a 5s, usando para ello las fórmulas y tablas disponibles. Antes de proceder al armado simular y verificar su correcto funcionamiento.

En este caso el circuito entrega a su salida un solo pulso de un ancho establecido por el diseñador.El esquema de conexión es el que se muestra. La fórmula para calcular el tiempo de duración (tiempo en el que la salida está en nivel alto) es:

[segundos]
[segundos]

El capacitor debera ser de 4,7 uF y el R1 de 1Mohm

4) Agrupar ordenadamente las mediciones de tiempo en un cuadro para compararlas a posteriori con el circuito armado.


Osciloscopio                                  Virtual                                Real


Tiempo de estado en alto            5,23 S                                5,92 S


Vmax                                               5,30 V                                5 V

Vmin                                               200mV                               0V

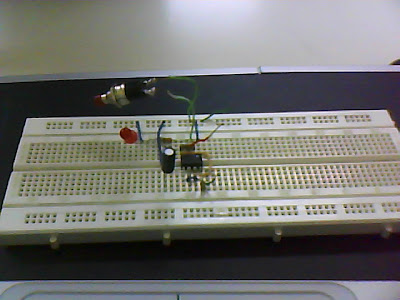

5) Armar el circuito diseñado en el punto 3 por el grupo en protoboard.
















6) Medir y registrar los valores de resistores y capacitores usados para la temporización del circuito con el puente RLC digital de banco.


                          Frecuencia    Capacidad    Resistencia


Capacitor 4,7 uF      0,012Khz             5,3129uF           43,31 Ohm


Resistor 1M             1Khz                   ---------------        1006 K

Resistor 330             1Khz                   ---------------        325 Ohm

Resistor 10K            1Khz                   ---------------        9,906 K

7) Realizar las mismas mediciones efectuadas en el punto 2 usando solamente el osciloscopio digital. Capturar la señal de salida agregar los cursores y mostrar en pantalla las mediciones.

El tiempo de estado en alto con el osciloscopio digital nos dio 5,92 S, la tension maxima 5V y la minima 0V.

¿Que pasa si el disparo de entrada lo ejecuto mas de una vez en un tiempo menor a los 5,92 segundos?
El tiempo de estado en alto es, ¿Mas largo o igual?

Como vemos en la grafica por mas que el disparo de entrada se ejecute mas de una vez ( grafica amarilla), en este caso 4, el tiempo de estado en alto sigue siendo 5,92 segundos (grafica celeste).

8) Ordenar toda la información y explicar todos los pasos realizados para comprender el funcionamiento del circuito.

Pordia decir que, este circuito es un temporizador muy versatil, que sirve para ser utilizado en muchos proyectos. Funciona generando una señal cuadrada durante un tiempo que define el usuario, variando los valores de una resistencia y un capacitor, se puede cambiar de manera muy facil y con un calculo muy sencillo el tiempo de estado en alto de la señal cuadrada.
